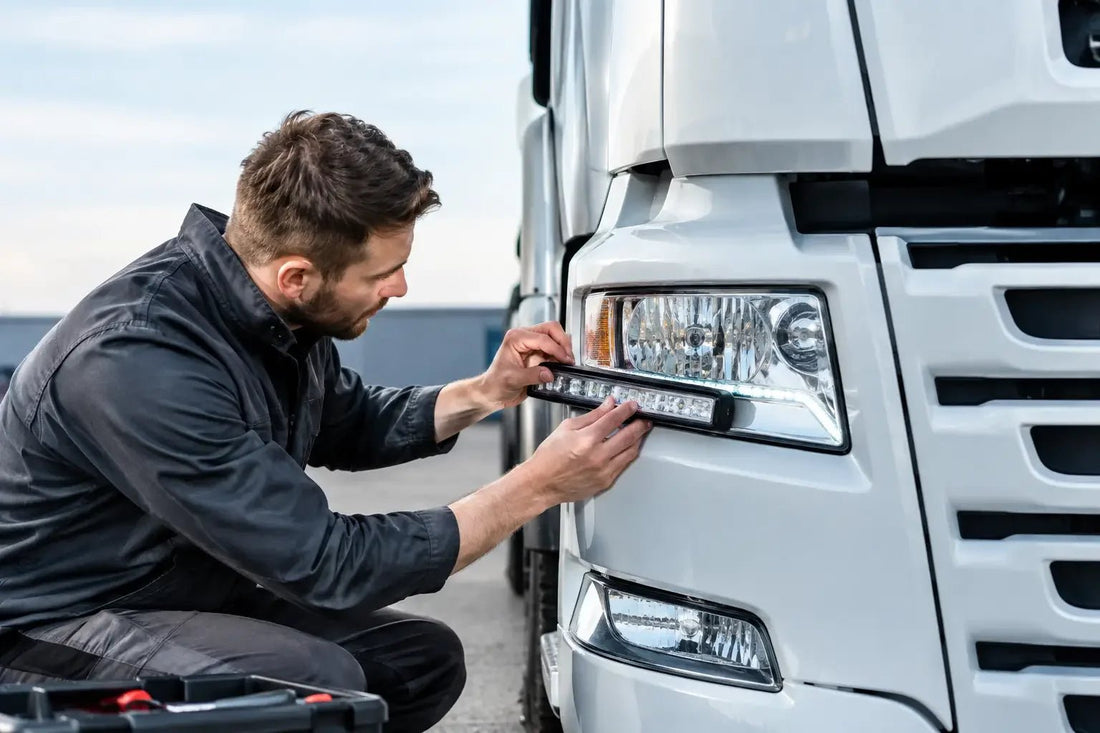

Montering af LED positionslys på lastbil – komplet guide til 24V, regler og installation

LED positionslys kan fuldstændig ændre udtrykket på din lastbil. Når mørket falder på, er det ofte de små detaljer, der får en Scania, Volvo, DAF, MAN eller Iveco til at skille sig ud. En gennemført række af LED markeringslys langs siderne, klassiske toplamper eller diskrete positionslygter kan give din lastbil et helt personligt udtryk.

Men hvordan monterer man egentlig LED positionslys korrekt? Hvordan tilslutter man flere LED-lygter på en 24V lastbil? Og hvad skal du være opmærksom på, når det gælder godkendelser, placering, kabelføring og vandtætte forbindelser?

Montering af LED positionslys handler nemlig om langt mere end blot at skrue en lygte fast og trække et par ledninger. En korrekt installation skal være sikker, holdbar og gennemført ned til mindste detalje.

I denne komplette monteringsguide gennemgår vi hele processen trin for trin. Vi ser nærmere på valg af LED-lygter, de gældende regler, elektrisk tilslutning, beskyttelse mod fugt og de monteringsfejl, du bør undgå.

Uanset om du er ved at bygge en komplet showtruck eller blot ønsker at opgradere din eksisterende lastbilbelysning, får du her en guide til at komme godt fra start.

Hvilke LED positionslys skal du vælge til din lastbil?

Inden du begynder at montere LED positionslys, skal du vælge de rigtige lygter til din lastbil.

Der findes nemlig forskellige typer positionslys, markeringslygter og toplamper. Selvom betegnelserne ofte bliver brugt i flæng i truckmiljøet, har de forskellige funktioner.

De mest almindelige typer er:

• Positionslygter, som markerer lastbilens placering set forfra.
• Sidemarkeringslygter, der gør lastbilens længde synlig fra siden.
• Markeringslygter, der tydeliggør køretøjets ydre dimensioner.
• Toplamper, som ofte anvendes til at skabe et klassisk trucker-look.
• LED-lygter med flere funktioner, hvor anvendelsen afhænger af den konkrete godkendelse.

Valget afhænger af, hvor lygterne skal monteres, hvilken funktion de skal udføre, og hvilket udtryk du ønsker.

Læs også vores store guide til positionslys, LED markeringslys og toplamper til lastbil, hvor vi gennemgår de forskellige muligheder for at opgradere din lastbilbelysning.

12V eller 24V LED positionslys?

De fleste moderne tunge lastbiler anvender et elektrisk system på 24V. Derfor er det vigtigt, at du vælger LED positionslys, der er beregnet til den korrekte spænding.

Nogle LED-lygter understøtter både 12V og 24V, mens andre udelukkende er beregnet til én bestemt spænding.

Kontrollér altid producentens specifikationer, inden du bestiller nye lygter.

En LED-lygte, der udelukkende er beregnet til 12V, kan blive beskadiget, hvis den tilsluttes direkte til et 24V system.

Ønsker du at opgradere eksisterende lygter, kan du også undersøge vores BA15S LED-pærer og T10 LED-pærer.

Vær dog opmærksom på, at det ikke nødvendigvis er lovligt at erstatte en traditionel pære med LED i et eksisterende lygtehus. Den samlede løsning skal være godkendt til den pågældende funktion.

Regler for LED positionslys på lastbil

Inden du monterer ekstra LED positionslys, bør du undersøge de gældende regler for lastbilbelysning.

I Danmark er der blandt andet krav til lygternes farve, placering, antal, synlighed og godkendelse.

Som hovedregel gælder følgende farver:

• Fremadrettede positionslygter skal afgive hvidt lys.
• Sidemarkeringslygter skal normalt afgive gult lys.
• Bagudrettede markeringslygter skal afgive rødt lys.
• Fremadrettede markeringslygter skal afgive hvidt lys.

Der findes særlige undtagelser, blandt andet for visse bageste sidemarkeringslygter.

Kravene afhænger desuden af køretøjets type, alder og dimensioner.

Skal LED positionslys være E-godkendte?

Lygter, der anvendes til lastbilens regulerede lysfunktioner, skal opfylde de relevante godkendelseskrav.

En E-godkendelse skal passe til den konkrete lygtefunktion. Du kan derfor ikke automatisk bruge enhver E-mærket LED-lygte som eksempelvis positionslys eller sidemarkeringslys.

Kontrollér producentens dokumentation og mærkning, inden du monterer lygterne.

Du kan finde de officielle bestemmelser i detailforskrifterne for køretøjers indretning, udstyr og anvendelse.

Er du i tvivl om en bestemt lysopsætning, kan du få vejledning hos en synsvirksomhed.

Det skal du bruge til montering af LED positionslys

En professionel montering starter med det rigtige værktøj og de rigtige materialer.

Det kan være fristende at begynde arbejdet med det samme, men en ordentlig forberedelse kan spare dig for både fejl, ekstraarbejde og unødvendige udgifter.

Vi anbefaler, at du har følgende klar:

• LED positionslys med korrekt spænding og godkendelse.
• Målebånd, tusch og malertape.
• Boremaskine og passende bor.
• Rustbeskyttelse til eventuelle borehuller.
• Kabler med korrekt dimension.
• Passende sikringer og elektriske forbindelser.
• Vandtætte stik eller limfyldte krympesamlinger.
• Kabelrør og gummigennemføringer.
• Kabelbindere og kabelholdere.
• Multimeter til kontrol af spænding og polaritet.
• Producentens monteringsvejledning og ledningsdiagram.

Husk, at en god installation ikke alene afhænger af selve lygterne.

Kabler, stik, beslag og tætning spiller en afgørende rolle, hvis belysningen skal holde til mange kilometer på vejene.

Sådan monterer du LED positionslys på din lastbil

Trin 1: Planlæg placeringen af dine LED positionslys

Start med at gå hele lastbilen rundt, og vurder, hvordan du ønsker, at den færdige lysopsætning skal se ud.

Skal lygterne sidde langs sideskørterne, på chassis, på opbygningen eller omkring førerhuset?

Overvej også, hvordan de nye lygter kommer til at passe sammen med lastbilens eksisterende belysning.

Hvis du ønsker en lang række LED sidemarkeringslygter, er ensartet placering vigtig for det samlede udtryk.

Brug målebånd og malertape til at markere placeringen, inden du borer.

Kontrollér samtidig de lovmæssige placeringskrav for den konkrete lygtefunktion.

Når alle markeringer er lavet, bør du gå nogle meter væk fra lastbilen og vurdere helheden.

Selv små forskelle i højde og afstand kan være tydelige, når alle lygterne er tændt i mørke.

Trin 2: Kontrollér monteringsstedet, før du borer

Inden du begynder at bore, skal du undersøge, hvad der befinder sig bag monteringsfladen.

Der kan blandt andet ligge originale ledninger, trykluftrør og andre komponenter, som ikke må beskadiges.

Hvis det er nødvendigt at bore i metal, skal du efterfølgende beskytte hullerne mod rust.

Fjern metalspånerne, behandl de ubeskyttede kanter med egnet rustbeskyttelse, og anvend passende gummigennemføringer, hvis kablerne føres gennem en metalplade.

Det reducerer risikoen for, at vibrationer og skarpe kanter langsomt beskadiger kabelisoleringen.

Trin 3: Montér lygterne, så de sidder helt lige

Når placeringen er fastlagt, kan du begynde at montere de enkelte LED-lygter.

Skal du montere en længere række, kan det være en fordel først at fastgøre den første og sidste lygte løst.

Brug derefter en snor eller laserlinje til at kontrollere placeringen af de resterende lygter.

Kontrollér, at alle lygter følger den planlagte linje og er korrekt orienteret.

Hvis lygterne leveres med pakninger, skal disse ligge rent og plant mod monteringsfladen.

Spænd skruerne efter producentens anvisninger. For hård tilspænding kan beskadige lygtehuset eller deformere pakningerne, mens for løs montering kan give vibrationer.

Trin 4: Træk kablerne sikkert gennem lastbilen

Kabelføringen har stor betydning for installationens holdbarhed.

Før så vidt muligt kablerne langs eksisterende kabelveje, og anvend egnet kabelbeskyttelse på udsatte steder.

Kablerne skal beskyttes mod vand, salt, kraftig varme, skarpe kanter og bevægelige dele.

Undgå samtidig steder, hvor kablerne kan blive klemt ved normal brug af lastbilen.

Fastgør ledningerne med passende mellemrum, så de ikke hænger løst eller gnider mod chassis og beslag under kørsel.

Kabelbindere må ikke spændes så hårdt, at de beskadiger isoleringen.

Trin 5: Tilslut LED positionslys korrekt

Mange LED positionslygter har to ledninger til henholdsvis plus og minus. Andre modeller har flere ledninger til forskellige lysfunktioner.

Du bør aldrig gætte på ledningernes funktion ud fra deres farve.

Brug producentens ledningsdiagram, og kontrollér spænding og polaritet med et multimeter.

Ved montering af flere almindelige LED positionslygter anvendes normalt parallelkobling, hvis producentens anvisninger tillader det.

På den måde får hver lygte den korrekte forsyningsspænding.

Det er dog vigtigt, at den samlede installation er dimensioneret korrekt, og at der anvendes passende sikringsbeskyttelse.

På nyere lastbiler kan elektronisk lygteovervågning desuden påvirke mulighederne for eftermontering.

Ekstra LED-lygter kan i visse tilfælde medføre fejlmeldinger, hvis installationen ikke passer til køretøjets elektriske system.

Afbryd strømforsyningen efter køretøjsproducentens anvisninger, inden du begynder elarbejdet.

Er du usikker på tilslutning, kabeldimensionering eller samspillet med lastbilens elektronik, bør arbejdet udføres af en kvalificeret fagperson.

Trin 6: Sørg for vandtætte samlinger

En lastbil bliver konstant udsat for fugt, vejsalt, støv, vibrationer og temperatursvingninger.

Derfor er korrekt tætning en afgørende del af installationen.

Brug tætte stik eller limfyldte krympesamlinger, der er beregnet til køretøjer.

Undgå almindelige ubeskyttede samlemuffer på steder, hvor installationen udsættes for vand og snavs.

Sørg samtidig for, at alle kabelgennemføringer er korrekt beskyttede, og at samlingerne sidder fast.

Hvis det er muligt, bør elektriske samlinger placeres beskyttet, men stadig være tilgængelige ved fremtidig fejlfinding.

Vælg desuden LED-lygter med en IP-klassificering, som passer til monteringsstedet.

Trin 7: Test hele installationen

Når alle lygter er monteret og tilsluttet, er det tid til at kontrollere resultatet.

Tænd positionslyset, og gå hele lastbilen rundt.

Kontrollér, at samtlige lygter fungerer korrekt, har ensartet lysstyrke og tænder som forventet.

Undersøg samtidig, om lastbilens instrumentpanel viser fejlmeldinger.

Kontrollér gerne lysopsætningen i mørke. Her er det lettere at opdage eventuelle skævheder, ujævne afstande eller lygter, der lyser i en uønsket retning.

Inden arbejdet afsluttes, skal du desuden kontrollere samtlige kabler, forbindelser og beslag.

Efter de første køreture bør installationen efterses igen.

De mest almindelige fejl ved montering af LED positionslys

Selvom installationen kan virke forholdsvis enkel, er der flere typiske fejl, som kan give problemer på længere sigt.

1. Forkert spænding

En LED-lygte, der ikke er beregnet til køretøjets elektriske system, kan blive beskadiget eller fungere ustabilt.

Kontrollér derfor altid, om produktet understøtter 12V, 24V eller begge dele.

2. Dårlige elektriske forbindelser

Ubeskyttede samlinger kan medføre korrosion, spændingsfald og periodiske elektriske fejl.

Brug derfor forbindelser, der er beregnet til køretøjer og den belastning, installationen udsættes for.

3. Manglende kabelbeskyttelse

Et kabel, der ligger direkte mod en skarp metalkant, kan med tiden få beskadiget sin isolering.

Anvend passende kabelrør, gennemføringer og fastgørelser.

4. Forkert lygtegodkendelse

En lygte kan være E-mærket uden at være godkendt til den funktion, du ønsker at anvende den til.

Kontrollér altid godkendelsen, før du ændrer lastbilens eksisterende lysopsætning.

5. Ujævn placering

Skæve lygter og forskellige afstande mellem lamperne kan ødelægge det samlede udtryk.

Brug tid på opmålingen, inden du borer.

6. Manglende hensyn til lastbilens elektronik

Moderne lastbiler kan have elektroniske systemer, der overvåger belysningen.

En forkert eftermontering kan derfor give fejlmeldinger eller påvirke eksisterende lygtefunktioner.

Sådan vedligeholder du LED positionslys

Selv en korrekt udført installation bør efterses regelmæssigt.

Når du vasker lastbilen, kan du samtidig kontrollere, om lygterne sidder ordentligt fast, og om der er tegn på fugt i lygtehusene.

Undersøg også, om kabler og forbindelser har fået skader fra vejsalt, vibrationer eller stenslag.

Hvis en lygte begynder at blinke, lyser svagere end de øvrige eller helt holder op med at fungere, bør du undersøge fejlen hurtigst muligt.

Det kan eksempelvis skyldes en dårlig elektrisk forbindelse, en beskadiget ledning eller en defekt lygte.

En installation, der bliver vedligeholdt, har bedre forudsætninger for at fungere stabilt i mange år.

FAQ – ofte stillede spørgsmål om montering af LED positionslys

Hvordan monterer man LED positionslys på en lastbil?

Du starter med at vælge lygter med korrekt spænding, funktion og godkendelse. Derefter planlægger du placeringen, monterer lygterne og fører kablerne sikkert frem. Den elektriske tilslutning skal udføres efter producentens anvisninger, og hele installationen skal testes, inden arbejdet afsluttes.

Skal LED positionslys parallelkobles?

Flere almindelige LED positionslygter forbindes normalt parallelt, så hver enkelt lygte får den korrekte forsyningsspænding. Du skal dog altid følge producentens monteringsvejledning.

Kan man montere 12V LED positionslys på en 24V lastbil?

Kun hvis lygten er beregnet til den anvendte spænding, eller hvis installationen anvender en egnet spændingsomformer. En lygte, der udelukkende er beregnet til 12V, må ikke tilsluttes direkte til 24V.

Skal LED positionslys være E-godkendte?

Lygter, der anvendes til køretøjets regulerede lysfunktioner, skal opfylde de relevante godkendelseskrav. Godkendelsen skal passe til den funktion, lygten skal udføre.

Hvilken farve må positionslys have på en lastbil?

Fremadrettede positionslygter skal som hovedregel afgive hvidt lys. Sidemarkeringslygter skal normalt afgive gult lys, mens baglygter skal afgive rødt lys. Der findes dog særlige undtagelser, og kravene afhænger af køretøjets type og alder.

Hvorfor blinker mine LED positionslys?

Blinkende LED-lygter kan skyldes problemer med spændingsforsyningen, dårlige elektriske forbindelser eller samspillet med lastbilens elektroniske lygteovervågning. En systematisk kontrol med multimeter kan hjælpe med at finde årsagen.

Må man montere ekstra LED positionslys på sin lastbil?

Det afhænger af den konkrete lygtefunktion og de gældende regler for køretøjet. Der er blandt andet krav til farve, antal, placering og godkendelse, som skal undersøges, før du ændrer den oprindelige belysning.

Hvordan undgår man fugt i LED positionslygter?

Vælg lygter med en passende IP-klassificering, brug vandtætte forbindelser, og beskyt kabelgennemføringerne. Sørg samtidig for, at lygternes pakninger monteres korrekt.

Hvor mange LED positionslys må man montere på en lastbil?

Det afhænger af lygternes funktion, lastbilens dimensioner og de gældende bestemmelser. Der er forskel på kravene til positionslygter, markeringslygter og sidemarkeringslygter. Derfor bør antallet altid vurderes i forhold til det konkrete køretøj.

Kan jeg selv montere LED positionslys?

Det er muligt at udføre dele af monteringen selv, hvis du har den nødvendige viden og det rigtige værktøj. Du skal dog sikre dig, at installationen overholder de gældende krav og producentens anvisninger. Er du usikker på de elektriske forbindelser eller lastbilens elektronik, bør du få hjælp fra en kvalificeret fagperson.
